La creciente demanda de conductos de cables subterráneos y cableado interno de edificios está impulsando activamente importantes inversiones en fabricación especializada. Los proyectos de infraestructura requieren vías confiables para líneas críticas de energía y comunicación. Las instalaciones modernas dependen en gran medida de tuberías especializadas para proteger estas redes vulnerables del estrés ambiental.
Para producir de alta calidad conductos eléctricos es necesario equilibrar cuidadosamente la rigidez del anillo estructural con la eficiencia del material. Este delicado equilibrio dicta configuraciones de máquina muy específicas. Comprar una línea de extrusión lista para usar sin mapearla según las especificaciones finales del conducto a menudo genera desperdicio de material. También puede provocar un espesor de pared inconsistente o una rápida degradación de la máquina.
Este artículo proporciona a los gerentes de planta y compradores B2B un marco basado en evidencia. Aprenderá cómo evaluar y seleccionar el equipo ideal para su piso de producción. Exploraremos cómo combinar materiales poliméricos con configuraciones de máquinas específicas para una producción óptima.
Conclusiones clave
El material dicta la máquina: los conductos de UPVC/CPVC requieren extrusoras cónicas de doble tornillo debido a la sensibilidad al calor, mientras que los conductos de PE/MPP funcionan mejor con sistemas de un solo tornillo.
La estructura determina la configuración de la línea: los conductos flexibles de pared simple requieren configuraciones compactas de un solo extrusor; Los conductos subterráneos de doble pared exigen sistemas de coextrusión con control independiente de la pared interior/exterior.
La precisión depende de la calibración: mantener presiones de vacío de -0,03 a -0,08 MPa es fundamental para lograr una geometría corrugada consistente y una alta rigidez del anillo (hasta SN40).
Valor a largo plazo sobre el costo inicial: la evaluación de los componentes del proveedor (por ejemplo, PLC Siemens, inversores ABB) garantiza una vida útil operativa confiable de 15 a 20 años.
Definición de criterios de éxito para la producción de conductos eléctricos
La fabricación de tuberías con revestimiento eléctrico presenta un desafío de ingeniería único. Debe producir un producto con una pared interior perfectamente lisa. Un interior liso reduce la fricción de tracción cuando los contratistas instalan cables pesados. Al mismo tiempo, se necesita una pared exterior muy estructurada. Este perfil ondulado consigue la rigidez anular necesaria.
El uso de una estructura corrugada proporciona enormes ventajas económicas. Reduce el uso de materia prima hasta en un 60% en comparación con las tuberías sólidas. Obtiene la misma resistencia al aplastamiento y gasta mucho menos en polímeros a granel. Sin embargo, lograr estos ahorros requiere requisitos precisos basados en la aplicación.
Considere estos escenarios de aplicaciones principales antes de comprar equipos:
Cableado interno de edificios: esta aplicación necesita alta flexibilidad y retardo de llama. Los fabricantes suelen utilizar UPVC para crear perfiles flexibles de pared simple.
Conductos de cables subterráneos: las zanjas profundas requieren una alta resistencia al aplastamiento y tramos largos y continuos. El HDPE de doble pared domina este sector.
Perforación direccional/sin zanjas: La perforación horizontal exige rigidez y resistencia a la temperatura extremas. Los materiales MPP (polipropileno modificado) funcionan mejor aquí.
Extrusión de tubería corrugada de pared simple versus de pared doble para conductos de cables
La estructura de su producto objetivo dicta directamente el diseño completo de su fábrica. Debe elegir el enfoque estructural correcto antes de comparar las especificaciones de la máquina. Generalmente dividimos estos sistemas en dos categorías distintas.
Extrusión corrugada de pared simple

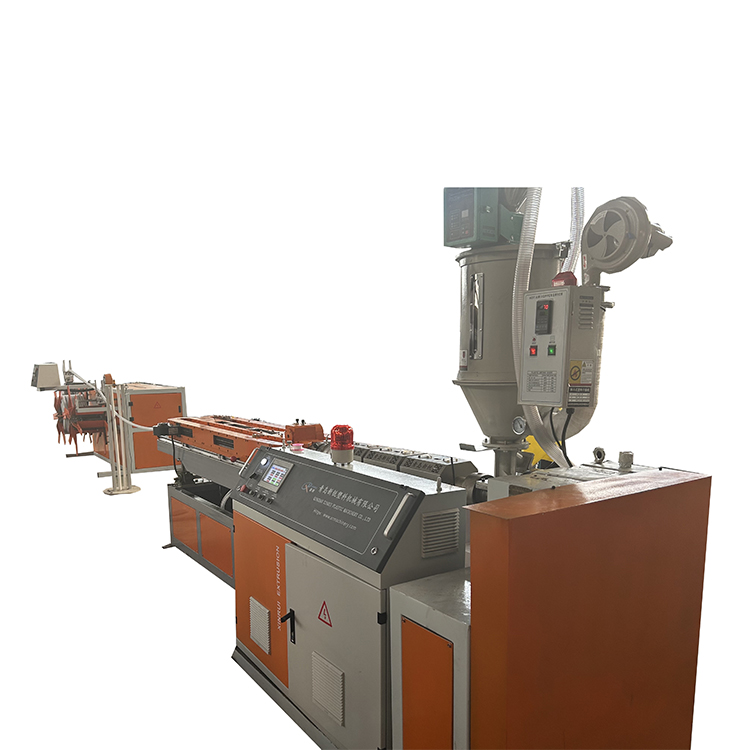

Las líneas de pared simple fabrican conductos flexibles principalmente para interiores de edificios residenciales y comerciales. Presentan una configuración de máquina sencilla.
Configuración de la máquina: Solo necesitas un extrusor. Esta configuración ofrece un tamaño compacto y una alta flexibilidad de producción.
Capacidad de salida: estas líneas están optimizadas para diámetros pequeños y medianos, que normalmente oscilan entre 9 mm y 250 mm.

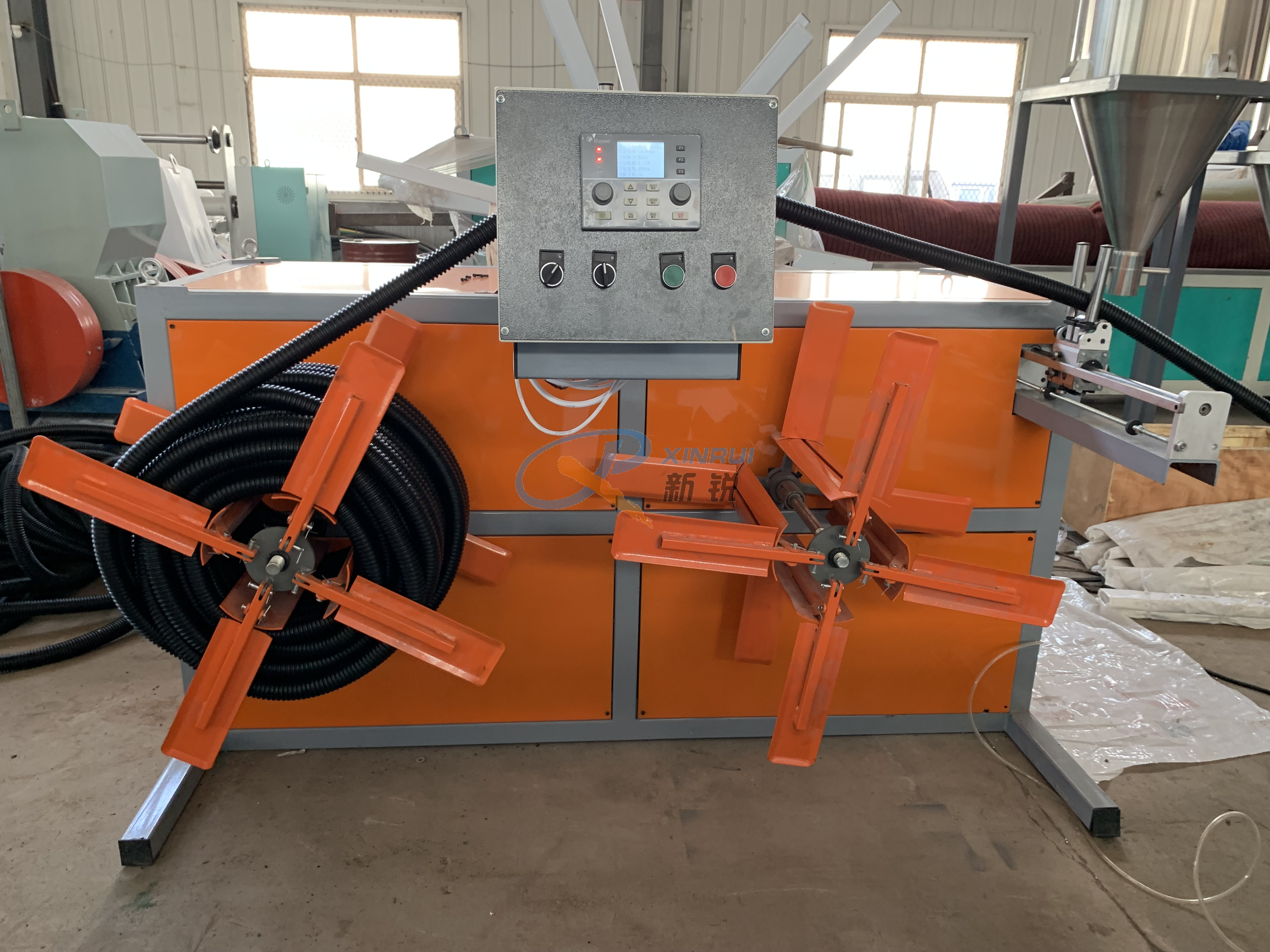

Embalaje: Los productos terminados se enrollan fácilmente en rollos de 30 a 50 metros.
Velocidad de línea: Las velocidades de producción objetivo suelen alcanzar hasta 25 m/min, lo que garantiza una alta rotación diaria.
Extrusión corrugada de doble pared
Los conductos de doble pared protegen los cables de alta tensión enterrados bajo tierra. Su producción requiere un proceso de extrusión de tubos corrugados mucho más complejo .
Configuración de la máquina: Debe utilizar una configuración de coextrusión. Esto requiere dos extrusoras dedicadas que trabajen en conjunto. Forman simultáneamente una capa interior lisa y una capa exterior ondulada.
Complejidad del proceso: este método requiere corrugadores horizontales avanzados. También necesita capacidades precisas de extracción al vacío. Los sistemas de refrigeración altamente eficientes son obligatorios. Unen las dos capas a la perfección sin atrapar burbujas de aire.
La matriz de material a máquina: Cómo adaptar su extrusora a las necesidades de polímeros
Seleccionar una extrusora basándose únicamente en la capacidad de producción es un error común. Debe asignar el diseño del tornillo de su máquina a las propiedades reológicas de su polímero específico. Los diferentes plásticos se funden, fluyen y se degradan de manera muy diferente bajo presión.
Material polimérico | Aplicación primaria | Requisito del extrusor | Por qué esto coincide |
PVC/CPVC | Conductos de construcción retardantes de llama | Extrusoras cónicas de doble husillo | Material sensible al calor propenso a la degradación. Necesita fuerzas de corte bajas y relaciones L/D cortas. |
PE/HDPE | Revestimiento flexible y subterráneo | Extrusoras monohusillo de alta eficiencia | Excelentes características de flujo. Beneficios de los cabezales de troquel en espiral para una distribución uniforme de la masa fundida. |
MPP | Perforación direccional de red eléctrica | Diseño de un solo tornillo con barrera | Altamente sensible al esfuerzo cortante. Los tornillos especializados garantizan temperaturas estables. |
Especificaciones de UPVC y CPVC
Los fabricantes confían en UPVC para conductos de construcción retardantes de llama. Sin embargo, el PVC es increíblemente sensible al calor. Se degrada rápidamente si se expone a una fricción excesiva. Por lo tanto, debes utilizar extrusoras cónicas de doble tornillo. Proporcionan fuertes capacidades de mezcla a RPM más bajas. Utilizan fuerzas de corte bajas y relaciones L/D cortas para evitar que el material se queme.
Requisitos de producción de PE / HDPE
Al fabricar tubos corrugados de PE , las reglas cambian por completo. El polietileno cuenta con excelentes características de flujo. Necesita extrusoras de un solo tornillo de alta eficiencia. Mire de cerca el diseño del cabezal del troquel. Los cabezales espirales garantizan una distribución uniforme de la masa fundida. Además, los modernos tornillos individuales que ahorran energía pueden reducir el consumo total de energía hasta en un 35 %.
Pautas de procesamiento de MPP
El polipropileno modificado (MPP) protege las redes eléctricas pesadas. MPP es muy sensible al esfuerzo cortante durante la extrusión. Los tornillos estándar dañarán las cadenas de polímero. Necesita extrusoras de un solo tornillo con diseños de tornillo de barrera. Esta geometría separa físicamente el lecho sólido del baño de fusión. Garantiza temperaturas de fusión estables y previene debilidades estructurales en la tubería final.
Componentes centrales de la máquina y parámetros críticos del proceso
Cada máquina de tubos corrugados se basa en varios subsistemas sincronizados. Si un componente falla o se descalibra, toda la línea de producción se ve afectada. Comprender estos parámetros críticos le ayuda a mantener un estricto control de calidad.
La corrugadora funciona como el corazón de su línea de producción. Debe mantener una cadena continua e impecable de bloques de molde. El polímero fundido caliente ingresa a estos bloques para tomar su forma final. Los corrugadores de alta calidad utilizan bloques de aleación de aluminio mecanizados con precisión. Funcionan sobre orugas fuertemente lubricadas para evitar micro tartamudeos durante la producción a alta velocidad.
Sistema de calibración de vacío
La precisión dimensional depende completamente de su sistema de calibración de vacío. Las presiones de vacío operativas deben permanecer estrictamente controladas. Mantenga sus medidores entre -0,03 y -0,08 MPa. Esta presión negativa garantiza que el polímero caliente se ajuste completamente a las ranuras del bloque del molde. Define decisivamente la geometría exterior de la tubería y la rigidez general del anillo.
Sistemas de refrigeración (agua versus aire)
Debes extraer calor del plástico rápidamente para congelar su forma. La temperatura del agua de refrigeración debe mantenerse exactamente entre 10 y 25 °C. Este rango de temperatura minimiza la tensión residual en las paredes de la tubería terminada. Opte siempre por refrigeración por agua cerrada en lugar de refrigeración por aire estándar. La refrigeración por agua cerrada generalmente produce tasas de producción significativamente más altas y una mejor estabilidad dimensional.
Ratios L/D y Plastificación
Las relaciones entre longitud y diámetro (L/D) del tornillo determinan qué tan bien su máquina funde gránulos de plástico en bruto. Las configuraciones estándar deben presentar relaciones L/D entre 25:1 y 30:1. Esta gama proporciona una plastificación óptima para poliolefinas estándar. Le da al material tiempo suficiente para derretirse uniformemente sin sobrecalentarse.
Lógica de evaluación de equipos y selección de proveedores
La compra de una nueva línea de extrusión representa una enorme inversión de capital. Debes evaluar a los fabricantes rigurosamente. Mire más allá del precio de compra inicial y concéntrese en la viabilidad operativa a largo plazo.
Evaluación de la experiencia del fabricante
Busque proveedores capaces de suministrar toda la línea de producción. Deberían proporcionar de todo, desde alimentadores automáticos hasta abocardadoras y apiladores en línea. El abastecimiento de componentes de múltiples proveedores crea graves brechas de integración. Quiere un sistema unificado que se comunique sin problemas.
A continuación, verifique el nivel de marca de los componentes eléctricos y de control. Debería exigir componentes como Siemens o Schneider para los PLC y Danfoss o ABB para los variadores. Estos componentes premium dictan directamente las frecuencias de mantenimiento. Garantizan una vida útil operativa confiable de 15 a 20 años para su equipo.
Escalabilidad y transparencia de salida
Muchos proveedores anuncian tasas de producción máximas teóricas. No confíes en estos números. En su lugar, evalúe las máquinas basándose en tasas de producción estables y continuas. Solicite datos de rendimiento empíricos específicos para el diámetro de su tubería objetivo y su material polimérico exacto. Un proveedor honesto proporcionará datos de ejecución de pruebas en lugar de los máximos del folleto de ventas.
Cumplimiento y certificación
Verifique siempre las certificaciones globales. Asegúrese de que el equipo cumpla con las normas ISO 9001 y CE. Estas certificaciones reflejan un estricto cumplimiento de las normas de seguridad internacionales. También demuestran que el proveedor mantiene rigurosas normas internas de control de calidad.
Realidades de implementación y pautas para la solución de problemas
Incluso la mejor máquina de tubos corrugados encontrará obstáculos operativos durante la puesta en servicio. Su equipo de ingeniería debe anticipar estos problemas para minimizar el costoso tiempo de inactividad.
Abordar los riesgos comunes de la adopción
El riesgo de adopción más común involucra la infraestructura de las instalaciones. Los directores de planta a menudo subestiman los agresivos requisitos de refrigeración de las líneas modernas. Si el sistema de enfriamiento de su fábrica no puede suministrar suficiente agua fría, no podrá hacer funcionar la extrusora a máxima velocidad. Este cuello de botella limita drásticamente la velocidad máxima de extrusión y perjudica el retorno de la inversión.
Desafíos comunes de producción que se deben anticipar
Espesor de pared desigual: los operadores frecuentemente detectan puntos delgados en la pared de la tubería. Este defecto suele ser causado por un desequilibrio grave del troquel. También puede deberse a fluctuaciones de presión en la extrusora. Verifique la configuración de la bomba de derretimiento y realinee los pernos de centrado del troquel inmediatamente.
Geometría de corrugación irregular: si las crestas exteriores parecen deformadas, verifique sus zonas de calor. Este defecto suele deberse a temperaturas de fusión inestables. Debes mantener estrictamente la temperatura entre 170 y 230 °C, según el polímero. Una presión de vacío insuficiente o bloques de molde desgastados también causan este problema.
Mala unión de la capa interior/exterior (doble pared): la pared interior lisa debe adherirse perfectamente a la pared exterior corrugada. La delaminación indica una falla crítica del proceso. Requiere una recalibración inmediata de las velocidades de coextrusión. También debes ajustar las temperaturas de fusión de ambas capas para asegurar que se fusionen perfectamente dentro del corrugador.
Conclusión
Seleccionar la maquinaria adecuada es fundamentalmente un ejercicio de ingeniería inversa de su producto final. No se puede comprar equipo genérico y esperar que funcione bien en múltiples aplicaciones distintas. El éxito exige una coincidencia precisa.
Recomendamos comenzar con los parámetros específicos de su aplicación. Defina el material exacto, si necesita paredes simples o dobles, el diámetro objetivo y la rigidez requerida del anillo. Utilice esos parámetros específicos para dictar el diseño del tornillo extrusor, la capacidad de enfriamiento y los sistemas de control.
Su próximo paso debería implicar la consulta directa con el proveedor. Póngase en contacto con fabricantes acreditados para solicitar pruebas de extrusión de materiales específicos. Revise cuidadosamente los datos del ciclo de vida de sus componentes y los acuerdos de servicio antes de emitir una solicitud final de cotización.
Preguntas frecuentes
P: ¿Cuál es la principal ventaja de fabricar tubos corrugados para conductos eléctricos en lugar de tubos de pared sólida?
R: Los perfiles corrugados logran una alta rigidez estructural del anillo y utilizan hasta un 60 % menos de materia prima. Este diseño altamente eficiente reduce drásticamente los costos generales de producción. Permite a los fabricantes seguir siendo altamente competitivos y al mismo tiempo mantener fácilmente la resistencia al aplastamiento requerida para entornos de instalación exigentes.
P: ¿Puede una sola línea de extrusión producir tubos corrugados de PE y conductos eléctricos de PVC?
R: Generalmente no. El PVC requiere una configuración cónica de doble tornillo debido a su extrema sensibilidad al calor. Por el contrario, el PE y el HDPE utilizan extrusoras de un solo tornillo de alta eficiencia. El intercambio de estos materiales con un diseño de tornillo incorrecto provoca una degradación grave del polímero, una mezcla deficiente y productos finales no comercializables.
P: ¿Qué clases de rigidez de anillo puede alcanzar una máquina moderna de tubos corrugados para conductos de cables?
R: Dependiendo del diseño del molde, el material seleccionado y el espesor de pared programado, las máquinas de calidad pueden producir una amplia gama de conductos. Las líneas modernas fabrican cómodamente productos que van desde clases SN2 estándar hasta clasificaciones SN40 de alta resistencia para aplicaciones subterráneas profundas increíblemente exigentes.
