El sector de fabricación de dispositivos médicos está atravesando actualmente una transformación masiva. La industria se está alejando rápidamente de los tubos a granel y de baja tolerancia. Ahora avanzamos hacia aplicaciones de microprecisión altamente especializadas. Los cirujanos exigen estructuras complejas de múltiples lúmenes y paredes ultrafinas para ejecutar procedimientos mínimamente invasivos de forma segura. Para los fabricantes, implementar una línea de extrusión de tubos médicos para la producción de catéteres de PVC presenta un estricto desafío termodinámico. Debe equilibrar cuidadosamente el rendimiento de alta velocidad con la extrema sensibilidad térmica del PVC de grado médico.
Lograr el éxito en este entorno requiere un control operativo impecable. Una línea de producción exitosa logra una estabilidad dimensional a nivel micro. A menudo es necesario alcanzar tolerancias estrictas de ±10 micrones sin inducir la degradación del polímero. Alcanzar estos objetivos garantiza un rendimiento clínico que cumpla con las normas ISO en todo momento. También minimiza en gran medida las costosas tasas de desperdicio en su fábrica. En esta guía, exploraremos exactamente cómo los requisitos clínicos dictan la arquitectura de la máquina. Aprenderá sobre los protocolos de calibración posteriores, las estrategias críticas de automatización de circuito cerrado y los criterios esenciales para examinar a los socios de equipos.
Conclusiones clave
La sensibilidad del material es el cuello de botella: el PVC comienza a degradarse térmicamente a temperaturas tan bajas como 120°C; Las extrusoras estándar 'universales' provocarán un corte excesivo y rotura del material.
La precisión equivale a una reducción de costos: la actualización al control dimensional de circuito cerrado y la calibración de vacío puede reducir el uso de material médico de alto valor hasta en un 12,5 % mediante tolerancias más estrictas.
La dinámica de enfriamiento importa: un enfriamiento inadecuado o canales de enfriamiento cortos conducen a la retención interna de calor, lo que cambia las propiedades mecánicas (flexibilidad, resistencia a las torceduras) del tubo médico de PVC final.
La automatización es obligatoria para el cumplimiento: las líneas modernas dependen de láseres multieje integrados y sensores ultrasónicos que se alimentan directamente a los sistemas PLC para mantener una fabricación sin intervención y lista para salas blancas.
La brecha entre la clínica y la fabricación: por qué la producción de catéteres de PVC es implacable
Los cirujanos generalmente no consideran las presiones de fusión del polímero ni las RPM del extrusor. Se preocupan exclusivamente por cómo se siente y funciona un dispositivo durante una inserción crítica. Mapear estos exigentes requisitos del usuario final con capacidades de fabricación específicas es vital para su éxito. Debe traducir de manera efectiva la sensación clínica subjetiva en datos de proceso concretos y mensurables.
Traducir la sensación clínica al procesamiento de datos
Cada característica física de un dispositivo quirúrgico se remonta a una configuración térmica o mecánica específica en su línea de extrusión. Pequeñas desviaciones provocan fracasos clínicos masivos.
Empujabilidad y torsión: durante procedimientos cardiovasculares complejos, los médicos confían en una respuesta de torsión 1:1. Si tuercen el extremo proximal, la punta distal debe responder igualmente. Esta característica proviene directamente de una estricta integridad estructural durante la extrusión. Esto se logra a través de paredes perfectamente concéntricas. En configuraciones avanzadas, puede utilizar estrategias de coextrusión que incorporen polímeros rígidos o trenzado de alambre de acero inoxidable.
Rigidez a la flexión y resistencia a las torceduras: un tubo torcido dentro de un paciente crea una emergencia inmediata. La flexibilidad del dispositivo depende en gran medida de las velocidades exactas de calentamiento y enfriamiento durante el proceso de extrusión. Estos ciclos térmicos dictan la estructura interna del polímero. Los procesos de enfriamiento acelerados alteran permanentemente la cristalinidad del plástico, volviéndolo quebradizo o propenso a colapsar repentinamente.
El desafío del PVC
El PVC médico sigue siendo un material muy preferido en la industria sanitaria mundial. Ofrece una biocompatibilidad incomparable, una clara rentabilidad y una excelente flexibilidad. Sin embargo, el PVC médico es excepcionalmente propenso a la degradación térmica e inducida por cizallamiento. Actúa como un fluido altamente sensible bajo presión.
Pequeñas fluctuaciones en la presión de fusión se correlacionan directamente con acabados superficiales rugosos. Una superficie rugosa y degradada actúa como un caldo de cultivo microscópico para riesgos bacterianos. También aumenta drásticamente la fricción durante las intervenciones quirúrgicas. No se puede procesar este material utilizando fuerza agresiva. Debe controlar estrictamente cada variable térmica para mantener un acabado prístino similar al vidrio en el producto final.

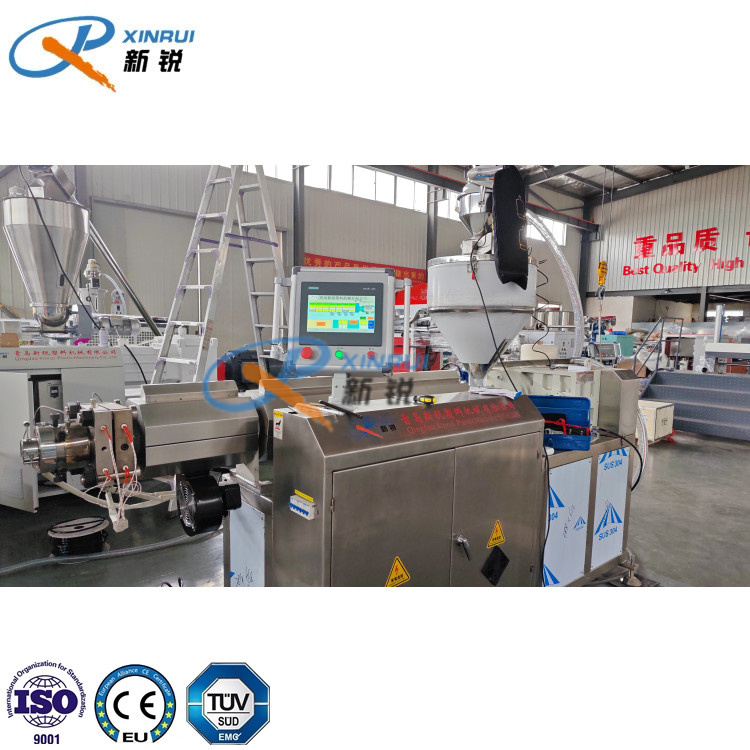

Arquitectura central de una extrusora de tubos médicos de precisión
La evaluación de la máquina host principal es el primer paso operativo importante. Debe buscar dimensiones mecánicas específicas para evitar la rotura del material y garantizar una consistencia absoluta del flujo. Una máquina estándar simplemente no puede manejar eficazmente los polímeros sensibles al calor. Elegir la extrusora de tubos médicos adecuada establece su calidad básica y protege sus materias primas contra quemaduras.
Geometría de tornillo y barril
Evite que los proveedores impulsen tornillos de uso general para aplicaciones médicas. El procesamiento de PVC requiere diseños de tornillos de barrera altamente especializados. Estos tornillos especializados derriten el polímero de manera uniforme a bajas temperaturas. Lo logran sin provocar un peligroso corte excesivo. Una fricción excesiva empuja fácilmente al PVC fundido más allá de su umbral de rápida degradación.
Además, debe evaluar los requisitos de aleaciones específicas al principio de la fase de adquisición. Si sus instalaciones cambian ocasionalmente para manejar fluoropolímeros corrosivos como FEP o PTFE junto con PVC, el acero estándar fallará. Debe especificar cilindros y tornillos de Hastelloy para evitar una corrosión química severa dentro de la máquina.
Control de flujo másico de polímero
La integración de bombas de engranajes de alta precisión en su línea es absolutamente innegociable. Las extrusoras tradicionales suelen sufrir ligeras pulsaciones en la producción. Las bombas de engranajes eliminan activamente este aumento repentino del extrusor. Garantizan una salida volumétrica exacta independientemente de cambios menores de contrapresión aguas abajo.
Esta estabilización se vuelve obligatoria cuando se apunta a microtolerancias ultra estrictas. Sin una bomba de engranajes, el flujo de polímero fluctúa naturalmente. Estas fluctuaciones crean puntos gruesos y delgados impredecibles a lo largo del tubo.
Diseño de matriz optimizado
Necesita matrices de cruceta especializadas equipadas con canales de flujo interno altamente optimizados. Esta geometría elimina específicamente las "zonas muertas" del material. Cualquier estancamiento del polímero dentro del troquel conduce inmediatamente a que el material se queme y se degrade. Estos defectos rechazan instantáneamente lotes completos de producción y obligan a detener toda la línea para su limpieza.
| | Arquitectura de extrusora general versus de precisión |
Componente del sistema | Extrusora industrial estándar | Extrusora médica de precisión |
Diseño de tornillo | Propósito universal/general | Tornillo de barrera de bajo cizallamiento optimizado para PVC |
Control de flujo másico | Directo desde la extrusora (alto riesgo de sobretensión) | Bomba de engranajes de fusión de precisión integrada |
Geometría del troquel | Troquel en línea estándar (propenso a estancarse) | Troquel de cruceta con canales altamente aerodinámicos |
Construcción de aleación | Acero endurecido estándar | Componentes de acero inoxidable o Hastelloy de grado FDA |
Calibración posterior: uniendo el rendimiento de alta velocidad con microtolerancias
La forma en que la máquina maneja el polímero inmediatamente después de que sale del troquel determina en gran medida su tasa de rendimiento general. Las altas velocidades de producción a menudo entran directamente en conflicto con la alta precisión. La gestión de este delicado equilibrio termodinámico determina el éxito comercial final de su línea de producción de catéteres..
Dimensionamiento interno y externo
La calibración requiere un enfoque dual simultáneo para fijar las dimensiones instantáneamente antes de que el plástico se hunda o se deforme.
Dimensionamiento externo: Los tanques de calibración de vacío de alta estabilidad bloquean el diámetro exterior de forma segura. Estos tanques extraen el material semifundido contra mangas de tamaño de alta precisión utilizando presión negativa. El agua enfría simultáneamente el exterior para congelar la dimensión en su lugar.
Tamaño interno: la inyección de aire microrregulada de baja presión sostiene la cavidad del lumen interno. Los sistemas deben controlar esta presión de aire interna con precisión a ±0,002 bar durante el enfriamiento rápido. Si la presión cae, las paredes interiores colapsan. Si la presión aumenta, el tubo se hincha fuera de las especificaciones.
Mitigar el riesgo de recalentamiento "de adentro hacia afuera"
Muchos fabricantes luchan con defectos térmicos ocultos que ocurren mucho después de que el plástico sale del troquel. Comprender la dinámica del enfriamiento evita esta trampa común.
Perfil de riesgo: Acelerar el proceso de enfriamiento provoca enormes problemas de calidad latentes. Si utiliza un bebedero de agua que es demasiado corto para la velocidad de su línea, el núcleo del tubo médico de PVC permanece térmicamente caliente. A medida que el tubo sale del baño de agua final, este calor interno migra hacia afuera. El calor residual actúa para suavizar nuevamente el exterior. Esto altera la consistencia física, deforma el espesor de la pared y destruye la resistencia a las torceduras.
Solución: Debe especificar duraciones de enfriamiento estrictamente calculadas. Base estos cálculos físicos en las velocidades de línea máximas deseadas y en los perfiles de pared más gruesos. Asegure un enfriamiento completo y profundo. Esto retrasa la cristalización no deseada y mantiene una flexibilidad uniforme en toda la sección transversal del tubo.
Automatización de circuito cerrado y control de calidad (SPC)
La fabricación médica moderna limita severamente la intervención manual. Pasar de la dependencia del operador al control estadístico de procesos (SPC) automatizado protege la consistencia de su producto. También cumple con estrictos requisitos de auditoría regulatoria dictados por agencias de salud globales.
Integración de medición en línea
Simplemente no se puede gestionar lo que no se mide continuamente. El muestreo por lotes ya no es suficiente para los dispositivos médicos de Clase II y Clase III. Necesita sensores en línea que escaneen el producto continuamente.
Micrómetros láser multieje: estos dispositivos escanean el tubo constantemente desde múltiples ángulos. Proporcionan un seguimiento continuo del diámetro exterior (OD) y detectan problemas de ovalidad microscópica al instante.
Sondas ultrasónicas o de retrodispersión gamma: estas herramientas avanzadas validan el espesor de la pared en tiempo real. Disparan ondas a través del plástico para medir las dimensiones internas sin tocar la superficie estéril.
Validación de concentricidad: el mapeo de reflexión ultrasónico garantiza lúmenes perfectamente centrados. Esto garantiza que el espesor de la pared se mantenga perfectamente uniforme en los 360 grados del tubo.
Retroalimentación de circuito cerrado
En las salas blancas modernas ya no basta con activar alarmas rojas parpadeantes. La automatización inteligente requiere una verdadera retroalimentación de circuito cerrado. El PLC debe microajustar de forma autónoma los parámetros de la máquina sin intervención humana.
Cuando los sensores en línea detectan un cambio dimensional, el sistema debe reaccionar instantáneamente. El PLC ajusta las RPM del tornillo o ajusta la tensión de arrastre del cabrestante en milisegundos. Esta respuesta rápida y automatizada es fundamental para mantener altas velocidades de línea de forma segura. Elimina por completo las conjeturas manuales y reduce enormemente el desperdicio de materia prima durante las fases de puesta en marcha.
Marco de adquisiciones: selección preseleccionada de un socio de línea de extrusión de tubos médicos
Evaluar a un proveedor de maquinaria va mucho más allá de comparar las especificaciones del hierro y el acero en bruto. Debe examinarlos enérgicamente como verdaderos socios OEM. Deben demostrar su capacidad para soportar entornos regulatorios rigurosos y procedimientos de validación complejos.
Preparación y ergonomía para salas limpias
El espacio físico de la máquina debe ser compatible de forma nativa con entornos de sala limpia ISO Clase 7 u 8. No se puede adaptar una máquina sucia a un espacio limpio.
Busque específicamente superficies de acero inoxidable de grado FDA que los operadores puedan limpiar agresivamente. Asegúrese de que todas las transmisiones y correas estén completamente cerradas para evitar la generación de polvo. El equipo no debe generar absolutamente ninguna partícula durante el funcionamiento continuo a alta velocidad. Los servicios de agua y energía deben tener rutas limpias para evitar riesgos de tropiezo o trampas de suciedad.
Registro de software y cumplimiento
Los organismos reguladores exigen una trazabilidad completa de cada milímetro de tubo producido. Asegúrese de que los sistemas HMI y PLC registren inherentemente todos los datos del lote de forma segura. Deben manejar la gestión de recetas electrónicas de forma nativa, evitando que operadores no autorizados cambien parámetros térmicos críticos.
Para la documentación CE y FDA es fundamental generar pistas de auditoría fiables e inalterables. Si la máquina no puede exportar registros de producción seguros a través de sistemas SCADA centralizados, no es verdaderamente de grado médico.
Llave en mano versus abastecimiento de componentes
Reunir una línea de múltiples proveedores crea enormes riesgos de integración. Priorice a los proveedores que ofrecen validación integral e integración llave en mano bajo un mismo techo.
Deben realizar pruebas de aceptación en fábrica (FAT) completas en sus instalaciones y pruebas de aceptación en sitio (SAT) en las suyas. Oblíguelos a demostrar tolerancias de ±0,03 mm o más estrictas utilizando su compuesto de PVC exacto antes de autorizar el envío. Esta fase de validación demuestra que la máquina realmente puede ofrecer la precisión clínica que necesita utilizando materiales del mundo real.
Conclusión
Invertir mucho en una línea de extrusión de precisión para catéteres de PVC actúa como un ejercicio masivo de mitigación rigurosa de riesgos. Las líneas heredadas dependen demasiado de la intuición del operador y de los ajustes manuales de tensión. Por el contrario, los sistemas modernos utilizan un diseño termodinámico avanzado y datos de circuito cerrado para garantizar la coherencia dimensional en todo momento.
Para avanzar con éxito, implemente los siguientes pasos de acción:
Audite sus tasas de desechos actuales de inmediato, centrándose específicamente en los desechos causados por variaciones dimensionales o degradación térmica visual.
Desafíe a sus posibles proveedores de extrusoras directamente durante el proceso de RFP. Pídales que documenten los tiempos de respuesta de sus sensores de circuito cerrado en condiciones de alta velocidad.
Exija pruebas FAT en el mundo real para validar la eficacia de los tornillos de barrera utilizando su formulación de resina de PVC específica, en lugar de plásticos de prueba genéricos.
Asegúrese de que las longitudes de sus canales de enfriamiento coincidan con sus objetivos de escala agresivos para evitar defectos latentes de recalentamiento de adentro hacia afuera.
Al hacer cumplir estos estándares, usted eleva sus capacidades de fabricación, protege la seguridad del paciente y asegura su posición en el competitivo sector de dispositivos médicos.
Preguntas frecuentes
P: ¿Cuál es la tolerancia dimensional estándar para la extrusión de tubos médicos de precisión?
R: Los tubos intravenosos estándar generalmente tienen tolerancias de ±0,03 mm. Sin embargo, los catéteres multilumen avanzados y los dispositivos cardiovasculares a menudo requieren tolerancias tan estrictas como ±10 micrones (±0,01 mm). Alcanzar estas métricas estrictas garantiza la viabilidad clínica y la compatibilidad con los conectores quirúrgicos correspondientes.
P: ¿Por qué el PVC de grado médico se degrada en las máquinas de extrusión más antiguas?
R: Las máquinas heredadas a menudo sufren de graves zonas muertas en el troquel. También utilizan diseños de tornillos agresivos de uso general. El PVC es muy sensible al calor. La fricción excesiva causada por un corte excesivo, combinada con un tiempo de residencia prolongado en el barril, empuja fácilmente la masa fundida más allá de su umbral de degradación.
P: ¿Cómo mejora un sistema de circuito cerrado las líneas de producción de catéteres?
R: Utiliza sensores en línea, como micrómetros láser de ejes múltiples, para detectar cambios dimensionales microscópicos al instante. El sistema ajusta automáticamente las velocidades de transporte o la salida de la bomba de engranajes en tiempo real. Esto elimina por completo las conjeturas del operador manual, estabiliza el proceso y reduce drásticamente el desperdicio de materia prima.
